Щековая дробилка – агрегат, предназначенный для измельчения материалов методом дробления. Пригодна для работы с твердыми рудными породами, некоторыми видами металлов, шлаков, бетона; не подходит – для пластика, древесины и прочих упругих и вязких типов материалов.

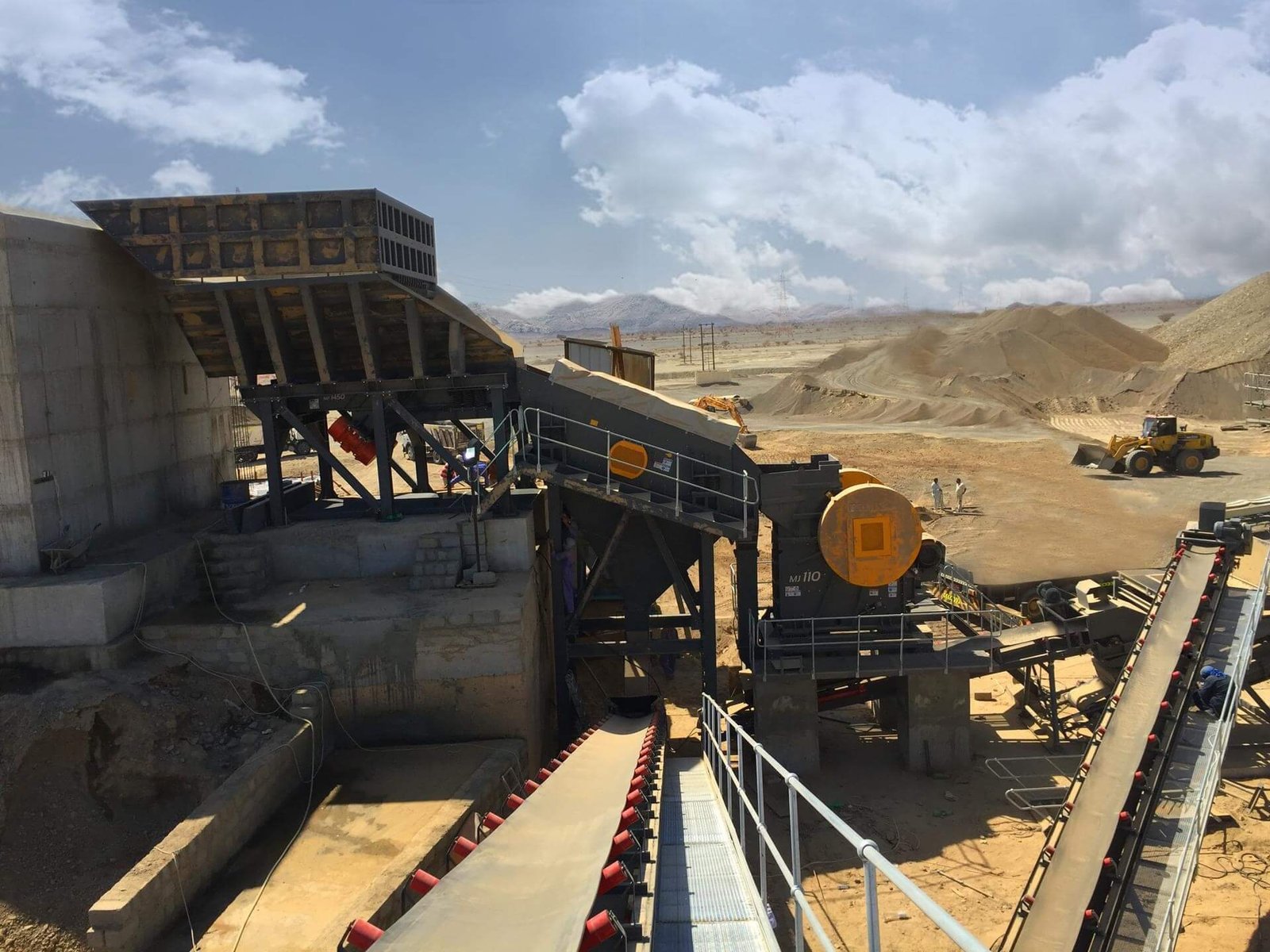

Щековая дробилка широко используется в горно-перерабатывающей промышленности в России. Эти универсальные дробящие машины дают возможность быстрого и эффективного измельчения твердых пород путем механического воздействия перед отправкой готового продукта на перерабатывающий завод. Представленные на рынке машины могут сокращать крупность куска на выходе – в 3-5 раз мельче исходного размера за один прием. Они часто применяются в составе заводской линии вместе с другими устройствами по переработке сырья для крупного, мелкого и среднего дробления.

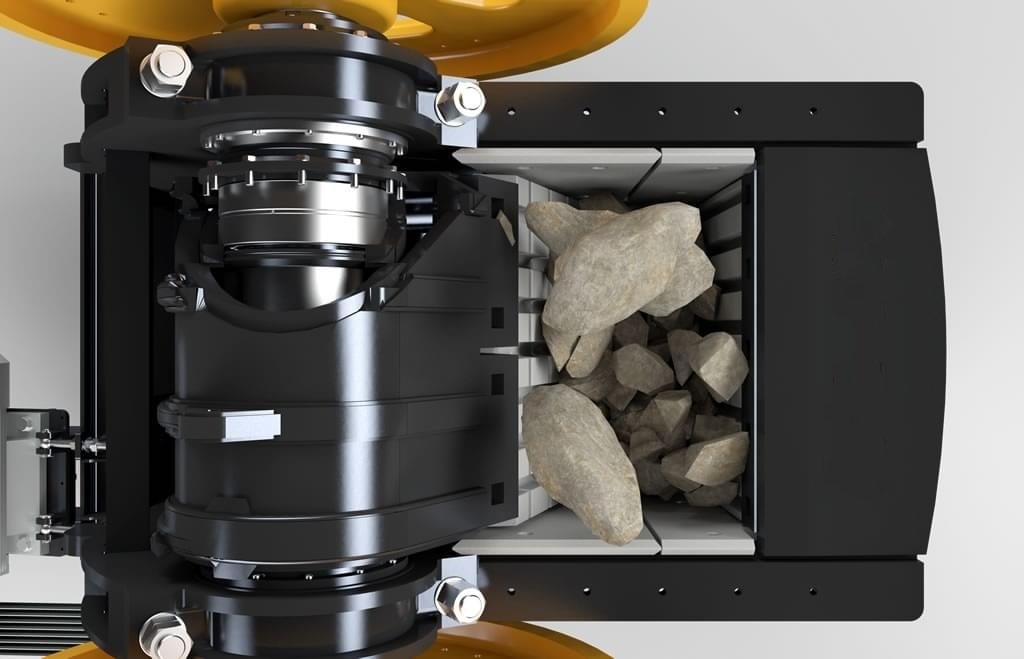

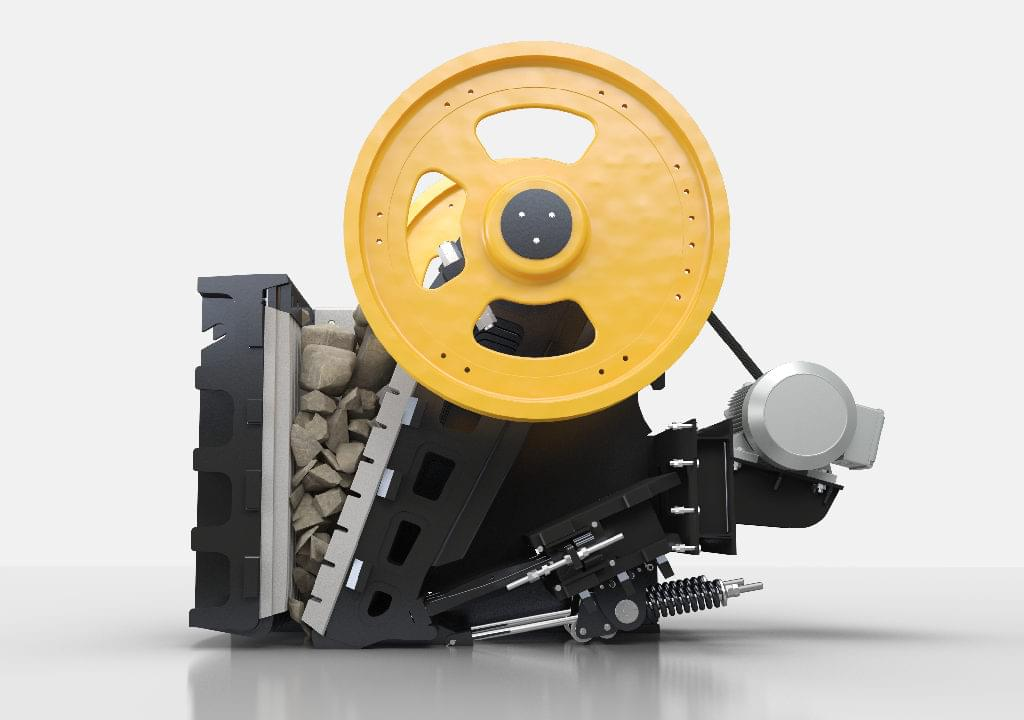

Принцип работы дробилок состоит в следующем: процесс дробления выполняется посредством сжатия рабочих поверхностей, называемых щеками. На них попадают крупные куски породы, размеры которых могут достигать 1,5 метра, после чего они раскалываются на более мелкие части. У дробилок с простым движением одна из двух щек является неподвижной, вторая двигается и создает давление на материал.

Различают дробилки с простым и сложным движением подвижной щеки. Существуют формы конструкции этого устройства различного типа: с верхней и нижней точкой крепления эксцентрикового вала, с приемным отверстием для материалов, валковые, молотковые, роторные, с гидроприводом, кулачковым приводом и т.д. Рабочие параметры дробилки – это, в первую очередь, максимальная степень дробления, что определяет область их применения.

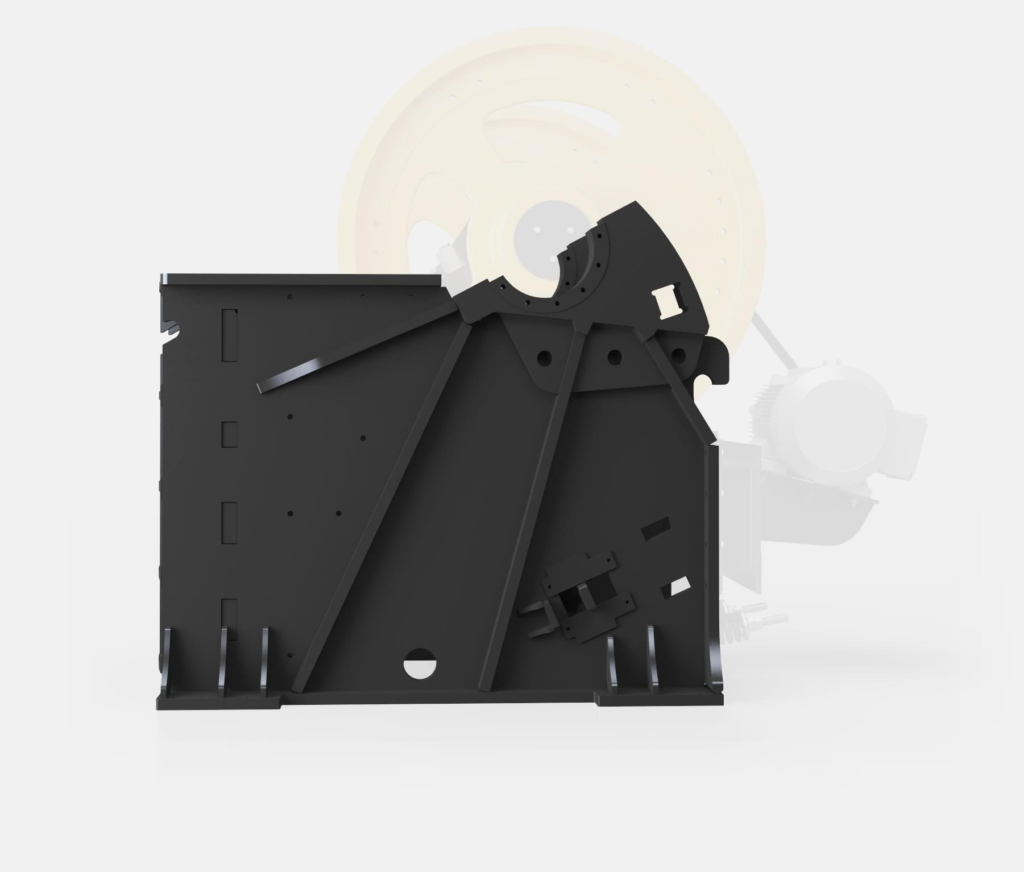

Ось подвижной щеки устанавливается в подшипниках скольжения, закрепленных на боковых стенках станины. Ей передается качательное движение от шатуна, расположенного на эксцентричной части вала. Для вращения вала необходима работа электродвигателя.

При эксплуатации дробилки необходимо регулировать ширину выходной щели дробильной камеры. Для регулировки применяют прокладки между упором и задней стенкой станины. Замыкание звеньев механизма подвижной щеки происходит с помощью пружины.

Такие дробилки универсальны, отличаются широкой сферой использования, так как способны выполнять дробление даже самых прочных материалов, требуя при этом минимума затрат на обслуживание и ремонт.
